案例 | 智能终端主板AIoT-3568A在智慧公交条形屏项目的应用

项目背景

视美泰携手合作伙伴推出基于AIoT-3568A的智慧公交条形屏，可支持公交线路动态展示，语音到站提醒，减少过乘、漏乘的情况，有效提高了公交服务效率和质量，为乘客提供了更舒适、更安全和更方便的出行体验，为城市的发展增添了新的活力。

项目业务需求

1、信息发布：实时显示公交车到站时间、线路信息、天气预报、新闻资讯等各类信息。

2、语音报站：支持语音播报车辆到站信息，方便乘客及时掌握公交车辆到站信息，可在一定程度上避免市民因刷手机而误车的情况。

3、紧急通知：在遇到紧急情况时，智慧公交条形屏可以通过内置的报警系统向乘客发出警报，引导乘客采取安全措施。

主板方案优势

智能终端主板AIoT-3568A为智慧公交条形屏设备提供了稳定可靠的核心支持。

01/卓越的性能

AIoT-3568A采用RK3568（Cortex-A55x4）四核处理器，1T算力，可以确保终端信息的实时刷新和稳定显示。

02/支持4K裁剪屏

可支持HDMI OUT 输出4K 裁剪屏的分辨率。

03/品质稳定可靠

主板采用沉金工艺，核心板金手指耐腐蚀，四螺柱固定，牢固可靠，支持在0~60℃的环境下7x24小时长时间无故障稳定运行，环境适应性更强。

04/支持定制

支持根据实际需求选择主板的配置，轻松控制产品成本。支持系统定制，可根据客户需要适配Linux/OpenHarmony操作系统，为终端产品提供更安全稳定的系统环境。

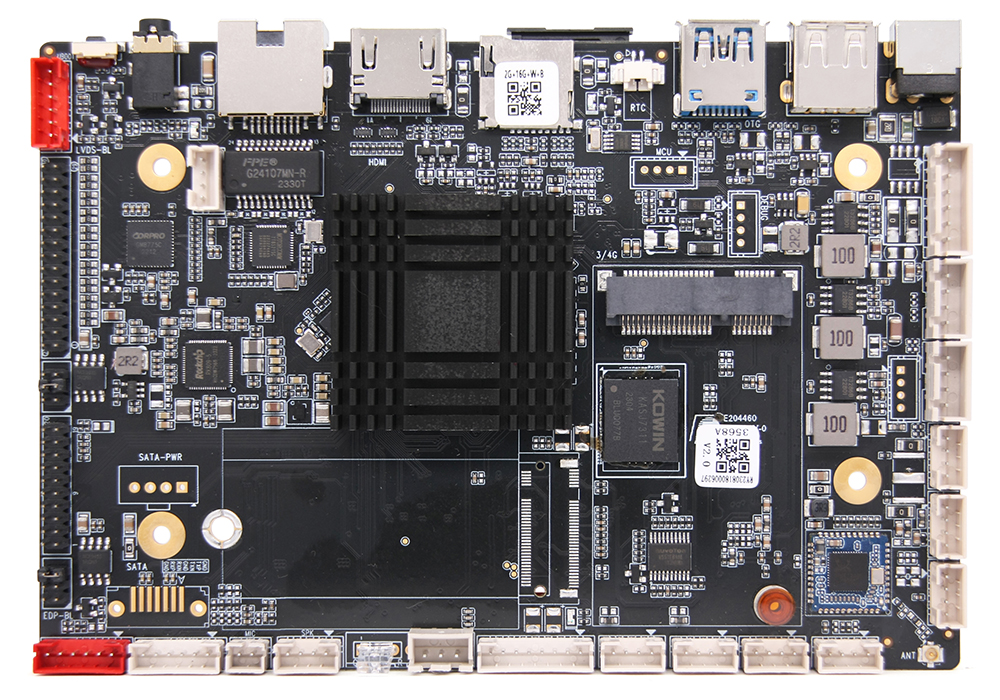

主板参数配置

核心配置：

• CPU：RK3568 四核处理器，主频最高达2.0GHz
• NPU：支持1T算力
• 操作系统：Android11.0系统（可支持Linux/OpenHarmony）
• 内存：标配2G(4G/8G可选）
• 存储：标配16G（32G/64G/128G可选）

显示接口：

• HDMI输出 ：1 路，标准 Type-A 母座，最高支持 4Kx2K@60Hz 的分辨率

• LVDS输出 ：1 路，支持单/双 6-8bit，可直接驱动 50/60Hz 液晶屏，LVDS 屏最大支持 1920*1080 的分辨率

• eDP输出：1 路，可直接驱动多种分辨率的 eDP 接口液晶屏

外设接口：

• USB ：1 路 USB3.0 ，5 路 USB2.0
• 串口 ：2路 RS232，2 路 TTL，1路485
• I2C 接口：1 路，可接 I2C 接口的 TP 或外设
• CAN：1路
• 存储卡：TF卡

音频配置：

• 音频输入/输出：喇叭输出（支持左右声道输出，默认 6W，可配置 10W，需要改电阻）、MIC IN*1
• 耳机输出： 支持一路三/四段耳机插入
•

网络通讯：

• 无线网络：内置WiFi；蓝牙4.2
• 有线网络：支持10/100/1000M自适应以太网
• 移动网络：

1、支持PCI-E接口4G上网

2、支持M.2 5G接口5G上网（可选）

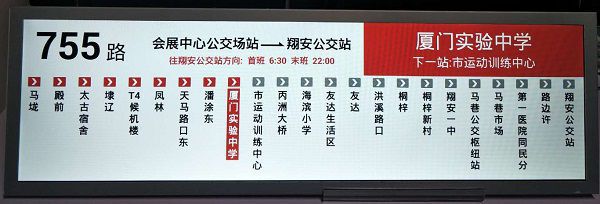

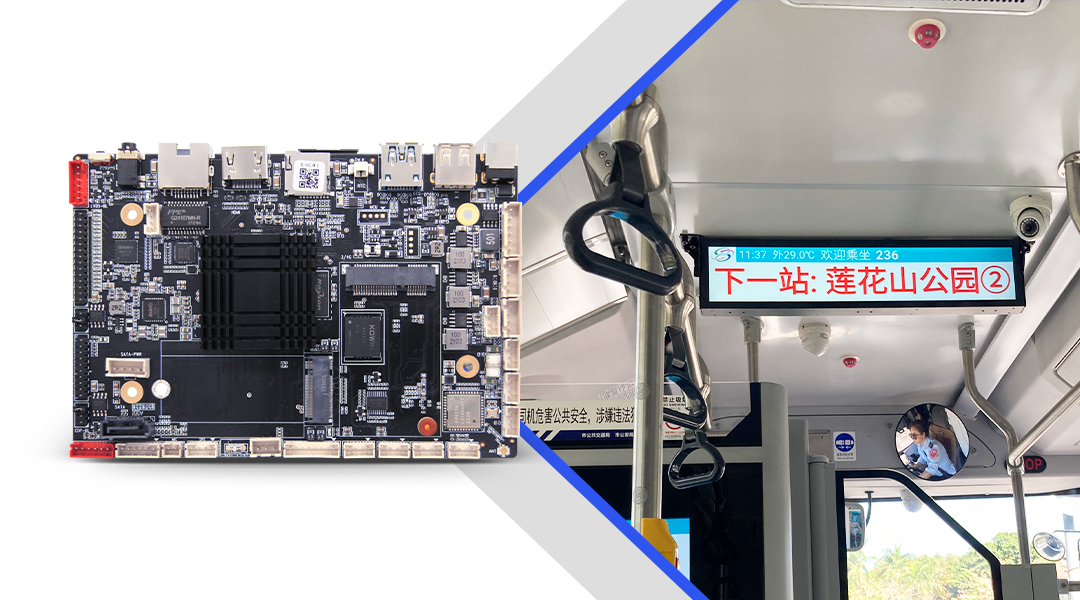

案例展示

该方案已在深圳、南昌、成都、厦门等公交地铁实现落地。
